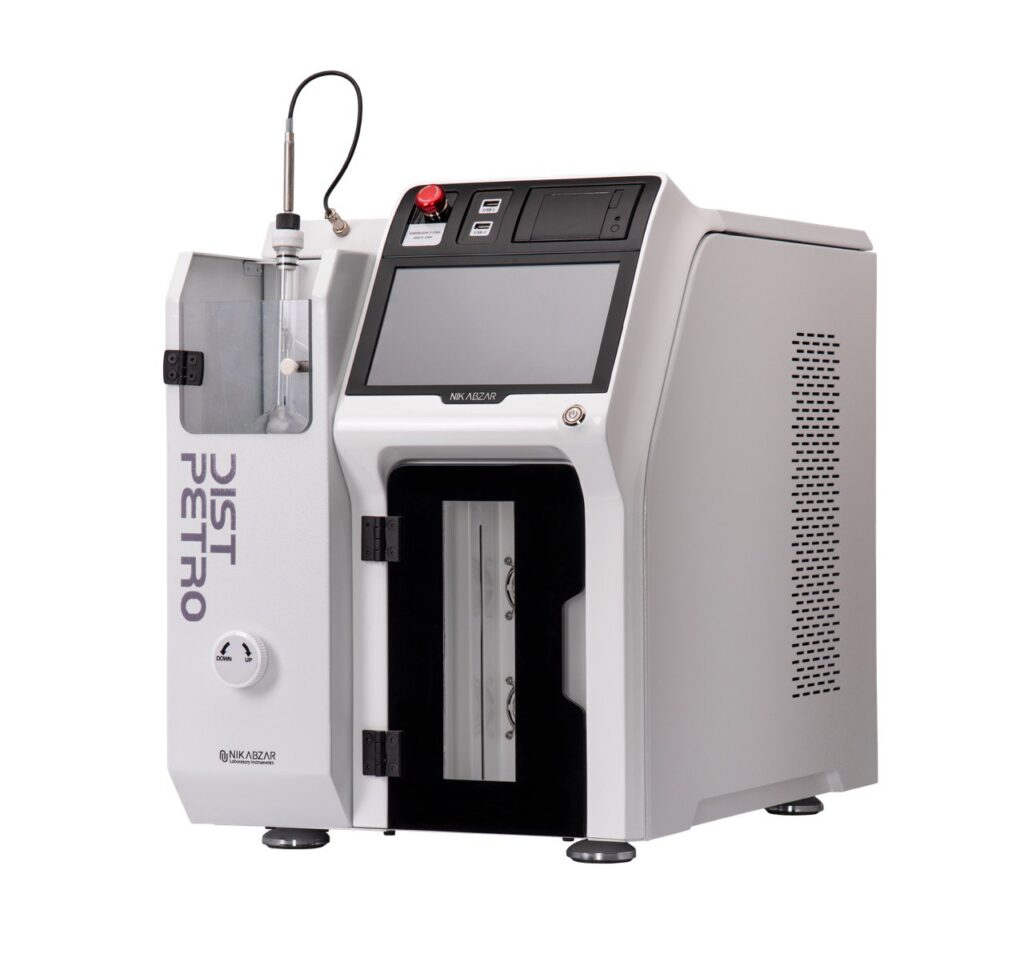

انتخاب تجهیزات دقیق آزمایشگاهی در صنعت نفت، باعث اعتبار نتایج آنالیز و ایمنی محیط کار میشود. دستگاه تقطیر اتمسفریک یکی از کلیدیترین تجهیزات این حوزه برای تعیین مشخصات فیزیکی فرآوردههای نفتی سبک و میانی شناخته میشود. این دستگاه بر اساس استانداردهای سختگیرانهای نظیر ASTM D86 طراحی میشود و وظیفه جداسازی اجزای یک نمونه هیدروکربنی بر اساس اختلاف نقطه جوش در فشار محیط را بر عهده دارد. در این مقاله به شما کمک میکنیم تا با به صورت اصولی و با داشتن اطلاعاتی کامل، بهترین تصمیم را برای آزمایشگاه خود اتخاذ کنید.
تطبیق دستگاه با استانداردهای بینالمللی ASTM و IP
استاندارد ASTM D86 به عنوان مرجع اصلی تقطیر در فشار اتمسفریک مطرح بوده و الزامات دقیقی را برای نرخ گرمایش، دمای کندانسور و سیستم پایش حجم بخار تعیین کرده است. یک دستگاه مناسب باید توانایی اجرای دقیق گروههای ۱ تا ۴ تقطیر را داشته باشد. این گروهها از بنزینهای بسیار فرار (گروه ۱) تا نفت گاز و سوختهای سنگینتر (گروه ۴) را شامل میشوند.
اگر دستگاه انتخابی نتواند پایداری دمایی لازم را در بازههای مختلف استاندارد حفظ کند، نتایج نهایی دچار انحراف شده و در راندهای مقایسهای بینآزمایشگاهی، آزمایشگاه شما با چالش عدم انطباق روبرو خواهد شد. دستهبندی گروههای سوخت بر اساس استاندارد ASTM D86 در جدول زیر آمده است.
| گروه سوخت | نمونههای رایج | محدوده دمایی کندانسور (درجه سانتیگراد) |
| گروه ۱ | بنزین موتور | 0 تا 1 |
| گروه ۲ | نفتا، وایت اسپریت | 0 تا 1 |
| گروه ۳ | نفت سفید، سوخت جت | 0 تا 60 |
| گروه ۴ | نفت گاز، روغنهای سبک | 0 تا 60 |
تحلیل سیستم کنترل دما و مدیریت نرخ تبخیر
در تجهیزات پیشرفته، از المنتهای با اینرسی حرارتی پایین و سنسورهای دمای بسیار دقیق استفاده میشود. این سنسورها با مقاومت پلاتینیوم خود، تغییرات دما را با دقت بسیار بالا تشخیص داده و به سیستم کنترلر گزارش میدهند. مدیریت نرخ تقطیر که باید بین ۴ تا ۵ میلیلیتر در دقیقه باشد، در مدلهای مدرن توسط الگوریتمهای PID (Proportional-Integral-Derivative) کنترل میگردد. این الگوریتمها با پایش لحظهای حجم تقطیر شده و دمای بخار، توان گرمکن را به گونهای تنظیم میکنند که منحنی تقطیر کاملاً خطی و مطابق با الزامات استاندارد باقی بماند.
هنگام انتخاب، باید به این نکته توجه کرد که آیا دستگاه قابلیت تنظیم خودکار توان گرمکن بر اساس نوع نمونه را دارد یا خیر. سیستمهای اتوماتیک این قابلیت را دارند که با انتخاب نوع نمونه، متد تقطیر را به صورت هوشمند اعمال کرده و نیازی به دخالت دستی اپراتور نباشد.
اهمیت سیستم خنککننده و کنترل دمای کندانسور
بخش کندانسور در دستگاه تقطیر اتمسفریک نقشی حیاتی در بازیابی نمونه و دقت نتایج دارد. طبق استاندارد، دمای حمام کندانسور بسته به نوع گروه نمونه باید در بازههای مشخصی ثابت بماند. دستگاههایی که از سیستمهای خنککننده ترموالکتریک یا چیلرهای داخلی کمپرسوری استفاده میکنند، برتری قابل توجهی نسبت به مدلهای قدیمی دارند که نیاز به یخ یا گردش آب خارجی داشتند.
پایداری دمای لوله کندانسور مانع از تبخیر اجزای سبک در نمونههای فرار و همچنین مانع از انجماد پارافین در سوختهای سنگین میشود که هر دو مورد میتوانند منجر به خطای فاحش در گزارش درصد بازیابی شوند. بازیابی دقیق به معنای گزارش صحیح از حجم تقطیر شده و باقیمانده در بالن تقطیر است که از پارامترهای کلیدی در کیفیتسنجی فرآوردههای نفتی محسوب میشود.
تکنولوژی تشخیص نوری سطح مایع و پایش حجم
در فرآیند انتخاب، باید به مکانیزم اندازهگیری حجم تقطیر شده توجه ویژهای داشت. در مدلهای دستی، اپراتور با چشم سطح مایع را در استوانه مدرج میخواند که خطای انسانی در آن اجتنابناپذیر است. اما در یک دستگاه تقطیر اتمسفریک پیشرفته، از سنسورهای نوری مادون قرمز یا سیستمهای لیزری برای تشخیص سطح منیسک مایع در استوانه مدرج استفاده میشود. این سنسورها با دقت ۰.۱ میلیلیتر، حجم بازیابی شده را ثبت کرده و همزمان دمای بخار مربوط به آن لحظه را ذخیره میکنند.
قابلیت اصلاح خودکار نتایج بر اساس فشار اتمسفریک محیط نیز از ویژگیهای ضروری است که تنها در دستگاههای دیجیتال و اتوماتیک یافت میشود. از آنجا که نقطه جوش مایعات به فشار محیط بستگی دارد، این اصلاحیه تضمین میکند که نتایج در هر ارتفاع و فشار اتمسفریک با استانداردهای مرجع همخوانی داشته باشند.
ملاحظات ایمنی و سیستمهای اطفای حریق خودکار
کار با مواد هیدروکربنی در دمای بالا همواره با ریسک آتشسوزی همراه است. یک دستگاه ایدهآل باید مجهز به سنسورهای تشخیص شعله و سیستم اطفای حریق با گاز نیتروژن یا دیاکسید کربن باشد. این سیستمها در صورت تشخیص شعله یا افزایش ناگهانی دما، به صورت خودکار فعال شده و از گسترش آتش جلوگیری میکنند. علاوه بر این، وجود میکروسوئیچهای ایمنی که مانع از روشن شدن گرمکن در صورت عدم قرارگیری صحیح بالن یا استوانه مدرج میشوند، از بروز حوادث ناگوار جلوگیری میکند.
در هنگام خرید، حتماً گواهینامههای ایمنی بدنه و مقاومت سیستمهای الکتریکی در برابر بخارات مشتعل شونده را از فروشنده مطالبه کنید. همچنین، سیستمهای هشدار صوتی و تصویری برای اطلاعرسانی به اپراتور در صورت بروز خطا، ضروری هستند.
نرمافزار مدیریت داده و قابلیت اتصال به LIMS
دستگاه تقطیر اتمسفریک انتخابی شما باید دارای رابط کاربری ظاهری و قابلیت ذخیرهسازی صدها متد و نتیجه آزمون باشد. امکان خروجی گرفتن از دادهها در قالب فایلهای اکسل یا PDF و قابلیت اتصال مستقیم به سیستم مدیریت اطلاعات آزمایشگاهی (LIMS) از طریق پورتهای شبکه (Ethernet) یا RS232، باعث حذف فرآیند ثبت دستی و افزایش سرعت گزارشدهی میشود. این اتصال مستقیم، خطای انسانی را به صفر میرساند و امکان ردیابی کامل نمونهها و نتایج را از لحظه ورود تا صدور گزارش فراهم میآورد.
دوام قطعات مصرفی و سهولت نگهداری
هزینههای جاری آزمایشگاه مستقیماً تحت تأثیر کیفیت قطعات مصرفی دستگاه است. بالنهای تقطیر باید از جنس شیشه بروسیلیکات با مقاومت حرارتی بالا باشند که در برابر شوک حرارتی و مواد شیمیایی مقاوم باشند. سنسور دمای بخار باید از جنس پلاتینیوم یا آلیاژهای مقاوم در برابر خوردگی باشد تا طول عمر بالایی داشته باشد. این دستگاهها باید دارای ویژگیهای زیر باشند:
- سهولت در تمیزکاری: طراحی دستگاه باید به گونهای باشد که دسترسی به لوله کندانسور و سایر اجزای در تماس با نمونه برای تمیزکاری آسان باشد.
- دسترسی به قطعات یدکی: مطمئن شوید که قطعات یدکی ضروری (مانند المنت، سنسورها، استوانه مدرج و غیره) به راحتی در دسترس و با قیمت مناسب باشند.
- طراحی ماژولار: دستگاهی که طراحی ماژولار دارد، در هنگام خرابی هزینههای تعمیراتی کمتری را به مجموعه تحمیل میکند؛ زیرا میتوان تنها بخش معیوب را تعویض کرد.
- پشتیبانی فنی: اطمینان از وجود پشتیبانی فنی قوی و خدمات پس از فروش از سوی تأمینکننده بسیار مهم است.
برای درک بهتر انواع دستگاههای تقطیر اتمسفریک، بیایید به مقایسه انواع رایج این دستگاه بپردازیم.
| ویژگی | دستگاه دستی | دستگاه نیمهاتوماتیک | دستگاه تمام اتوماتیک |
| کنترل دما | دستی | اتوماتیک | اتوماتیک |
| اندازهگیری حجم | دستی | دستی/نیمهاتوماتیک | اتوماتیک |
| رسم نمودار | دستی | دستی/نرمافزار | اتوماتیک (نرمافزار) |
| سرعت آزمون | پایین | متوسط | بالا |
| دقت | وابسته به اپراتور | متوسط | بسیار بالا |
| خطای انسانی | بالا | متوسط | بسیار پایین |
| هزینه اولیه | پایین | متوسط | بالا |
| قابلیت اتصال LIMS | خیر | محدود | بله |
| نیاز به اپراتور | بالا | متوسط | پایین |
نتیجهگیری
انتخاب بین مدل دستی، نیمهاتوماتیک و تمام اتوماتیک بستگی به حجم نمونههای روزانه، بودجه تخصیص داده شده و حساسیت پروژههای شما دارد. اگر آزمایشگاه شما روزانه بیش از ۱۰ تست تقطیر انجام میدهد و دقت نتایج از اهمیت بالایی برخوردار است، سرمایهگذاری روی یک دستگاه تقطیر اتمسفریک تمام اتوماتیک به دلیل کاهش نیاز به حضور مداوم اپراتور، افزایش تکرارپذیری نتایج و کاهش خطای انسانی، در کمتر از یک سال بازگشت سرمایه خواهد داشت.
پیش از خرید، حتماً با تولیدکنندگان معتبر مشورت کرده، درخواست دمو (اجرای آزمایشی دستگاه) دهید و نظرات کاربران دیگر را بررسی کنید. جهت دریافت مشاوره و راهنماییهای تخصصی، با کارشناسان ما در تماس باشید.
