تقطیر در خلا (Vacuum Distillation) روشی برای جداسازی مایعات است که با کاهش فشار محیط، نقطه جوش مواد را کاهش میدهد و باعث میشود ترکیبات در دمای پایین تری تبخیر و از یکدیگر جدا شوند. از این فرایند در صنایع نفت، پتروشیمی و آزمایشگاه برای تقطیر نفت خام در خلا استفاده میشود. اما این تنها کاربرد تقطیر در خلا نیست. از این روش برای جداسازی حلالها از ترکیبات حساس به حرارت و تولید روغنهای پایه و فرآوردههای سنگین نفتی هم استفاده میکنند.
این دستگاهها چگونه فرآیند تقطیر را انجام میدهند و چه فاکتورهایی تعیین کننده نتایج یکسان، دقیق و قابل تکرار آنها هستند؟ اگر تجربه کار در آزمایشگاه را داشته باشید، میدانید که پاسخ صرفا مربوط به فشار نیست و کیفیت تجهیزات، پایداری خلأ، کنترل دما و حتی آب بندی صحیح اتصالات در کیفیت نهایی فرآیند تأثیرگذار هستند. در ادامه، علاوه بر بررسی اصول علمی این فرآیند، تجربههای عملی، خطاهای رایج و تفاوتهای کاربردی آن در آزمایشگاه و پالایشگاه را نیز مرور خواهیم کرد.
اگر به دنبال خرید دستگاه تقطیر در خلا آزمایشگاهی با دقت بالا، طراحی اختصاصی و پشتیبانی فنی تخصصی هستید، میتوانید مشخصات کامل محصولات نیک ابزار آزما را مشاهده کنید.
تقطیر در خلا چگونه کار میکند؟
برای درک بهتر عملکرد این فرآیند، ابتدا باید بدانیم چرا کاهش فشار باعث کاهش دمای جوش میشود. هر مایع زمانی به جوش می آید که فشار بخار آن با فشار محیط برابر شود. یعنی فشار بخاری که از سطح مایع ایجاد میشود، به اندازه فشار واردشده از محیط برسد. وقتی فشار محیط کاهش پیدا میکند، این برابری در دمای پایین تری اتفاق می افتد. بدین ترتیب، مایع بدون نیاز به گرمای زیاد تبخیر میشود.
این اصل بر پایه رابطه میان فشار و دمای جوش است که در ترمودینامیک با قانون کلازیوس–کلاپیرون توصیف میشود. درست است که این قانون محاسبات پیچیدهای دارد، ولی هسته اصلی آن مشخص است: هرچه فشار محیط کمتر باشد، نقطه جوش مایع نیز پایینتر خواهد بود.
به همین دلیل است که Vacuum Distillation در صنایع مختلف برای کاربردهای مهمی مثل جداسازی برشهای سنگین نفتی، خالص سازی ترکیبات حساس به حرارت و بازیابی حلالها استفاده میشود.
نقش پمپ وکیوم در ایجاد خلأ چیست؟
مهمترین بخش هر سیستم تقطیر، پمپ وکیوم است. این تجهیز با خارج کردن هوا و گازهای موجود در سیستم، فشار را تا مقدار مورد نیاز کاهش میدهد و آن را در طول فرآیند ثابت نگه میدارد. در صورتی که خلأ به شکل ناپایدار ایجاد شود، دمای جوش ماده دائما در حال تغییر خواهد بود و به همین دلیل کیفیت جداسازی از حالت ایدهآل خود خارج میشود.
کیفیت و ظرفیت پمپ وکیوم نیز تأثیر بسیار زیادی بر پایداری خلأ و دقت فرآیند دارند. برای همین، انتخاب پمپ مناسب به اندازه سایر اجزای دستگاه اهمیت دارد و میتواند نتیجه نهایی تقطیر را به طور مستقیم تحت تأثیر قرار دهد.
یکی از مواردی که ما در طراحی و پشتیبانی تجهیزات بارها مشاهده کردهایم، این است که بسیاری از کاربران تازه کار کیفیت پمپ وکیوم را دست کم میگیرند.
بارها دیدهایم که بالن شیشهای، دقیقترین سنسور دما و حتی باکیفیتترین کندانسور را کنار هم قرار میدهند، اما با استفاده از یک پمپ وکیوم بی کیفیت، عملکرد کل سیستم را تحت تأثیر قرار میدهند. در چنین شرایطی، خلأ به درستی ایجاد یا حفظ نمیشود و نتیجه نهایی تقطیر دیگر دقت و تکرارپذیری لازم را نخواهد داشت.
تفاوت تقطیر در خلا و اتمسفر
| ویژگی | تقطیر در اتمسفر | تقطیر در خلا |
| دمای جوش | نقطه جوش طبیعی ماده | ۵۰ تا ۱۰۰ درجه کمتر (بسته به فشار) |
| مناسب برای | مواد سبک | مواد سنگین و حساس به حرارت |
| خطر تخریب حرارتی | زیاد | بسیار کم |
| راندمان جداسازی | معمولی | بالاتر برای برشهای سنگین |
| مصرف انرژی | بیشتر | کمتر |
| کیفیت محصول | احتمال تغییر ساختار | حفظ کیفیت ماده اولیه |
اگر برایتان سوال شده است که چرا در بعضی فرآیندها از تقطیر در خلا استفاده میشود و تقطیر معمولی کافی نیست، در این قسمت میخواهیم به این سوال جواب دهیم.
اول از همه باید بدانید که هر دو روش عملکرد مشابهی دارند، اما تفاوت آنها در فشار کاری، دمای جوش و کیفیت جداسازی بسیار قابل توجه است. تفاوت اصلی این دو روش این است که در تقطیر معمولی، فرآیند در فشار اتمسفر انجام میشود و همین موضوع باعث میشود تا مواد برای رسیدن به نقطه جوش، به دمای بالاتری نیاز داشته باشند. اما در سیستم خلا، فشار محیط کاهش پیدا میکند و در نتیجه مواد در دمای پایینتری به جوش میآیند و تبخیر میشوند. از این رو، احتمال تخریب حرارتی ترکیبات حساس نیز به مراتب کمتر خواهد بود.
این تفاوت باعث شده است که صنایع نفت، داروسازی، شیمی و پتروشیمی برای ترکیبات حساس، استفاده از سیستم خلأ را به روش معمولی ترجیح دهند.
کاربرد تقطیر در خلا در صنعت و آزمایشگاه
کاربرد اصلی تقطیر در خلا مشخص است: جداسازی ترکیبات در دمای پایین تر و جلوگیری از تخریب حرارتی آنها. اما زمانی که این فرآیند در محیطهای مختلف انجام میشود، هدف از استفاده از آن نیز تا حدی تغییر میکند.
در آزمایشگاه، دقت اندازه گیری، قابل تکرار بودن نتایج و رعایت استانداردهای بین المللی اهمیت بسیار زیادی دارد. اما در پالایشگاه و واحدهای صنعتی که به دنبال افزایش راندمان، کاهش مصرف انرژی و تولید محصولات باکیفیت هستند، بهره وری فرآیند و پایداری عملکرد تجهیزات ارزش بیشتری پیدا میکند.
همین تفاوت در نیازها باعث شده است تجهیزات مورد استفاده در هر حوزه نیز از نظر ظرفیت، سطح اتوماسیون و امکانات کنترلی با یکدیگر متفاوت باشند.

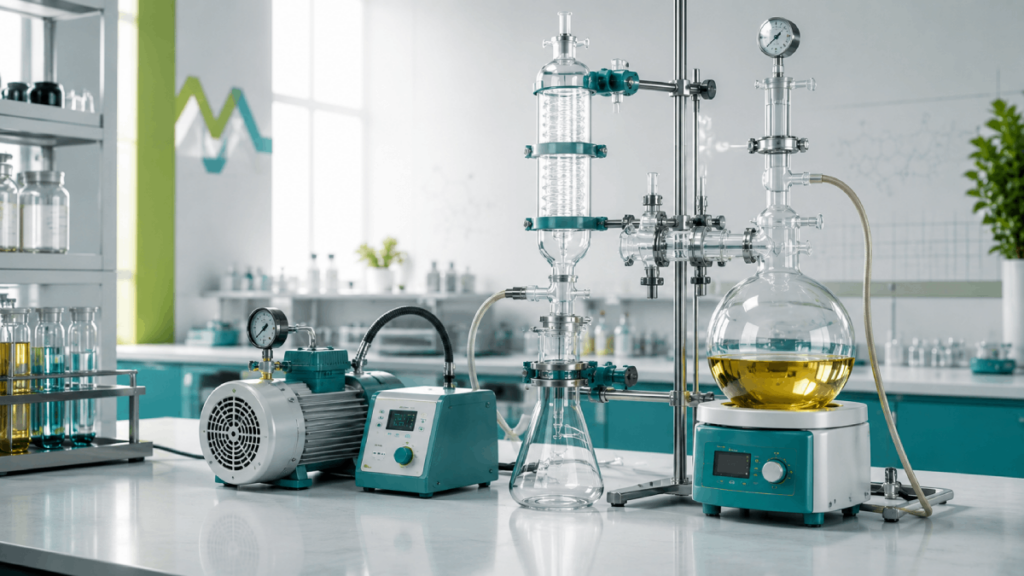

تقطیر در خلا آزمایشگاهی
در محیطهای تحقیقاتی و آزمایشگاههای کنترل کیفیت، سیستمهای تقطیر خلأ یکی از مهمترین ابزارها برای بررسی خواص مواد و انجام آزمونهای استاندارد هستند. به کمک این تجهیزات، کارشناسان میتوانند ترکیبات حساس به حرارت را بدون ایجاد تغییر در ساختار شیمیایی آنها تقطیر و بررسی کنند. همین موضوع باعث میشود نتایج آزمایشها دقیقتر و قابل تکرار باشند.
یکی از مهمترین استانداردهای مورد استفاده در صنایع نفت، ASTM D1160 است. این استاندارد برای تعیین منحنی تقطیر فرآوردههای نفتی در فشار کاهش یافته تدوین شده و در بسیاری از آزمایشگاههای پالایشگاهی و پتروشیمی به عنوان مرجع اصلی مورد استفاده قرار میگیرد.
کاربردهای متداول این تجهیزات در آزمایشگاه را میتوانید در فهرست زیر مطالعه کنید:
- تعیین منحنی تقطیر فرآوردههای نفتی
- کنترل کیفیت روغنهای پایه و روانکارها
- بررسی مشخصات بیودیزل و سوختهای جایگزین
- بازیابی و خالصسازی حلالهای آلی
- جداسازی ترکیبات حساس به حرارت
- انجام پروژههای تحقیقاتی دانشگاهی و صنعتی
در بسیاری از مراکز تحقیقاتی، کیفیت دستگاه مستقیما بر دقت نتایج آزمون تأثیر میگذارد. کوچکترین نوسان در فشار یا دما میتواند منحنی تقطیر را تغییر دهد و باعث اختلاف میان نتایج آزمایشهای تکراری شود. به همین دلیل، استفاده از تجهیزات دارای کنترل دقیق فشار و دما، یک ضرورت به شمار میرود.
اگر شما هم به عنوان کارشناس آزمایشگاه با دغدغه دقت نتایج و انطباق با استاندارد ASTM کار میکنید، انتخاب دستگاهی که همزمان کاربری آسان، کنترل دقیق و عملکرد پایدار داشته باشد، میتواند خطای انسانی را کاهش داده و نتایج قابل اعتمادتری در اختیار شما قرار دهد. برای آشنایی با مدلهای آزمایشگاهی نیک ابزار آزما میتوانید به صفحه محصولات مراجعه کنید یا برای دریافت مشاوره و اطلاعات بیشتر با شماره 09132704367 تماس بگیرید.
تقطیر در خلا در پالایشگاه
پس از انجام تقطیر اتمسفری نفت خام، هنوز مقدار قابل توجهی از برشهای سنگین در باقیمانده برج باقی میماند. اگر این ترکیبات در فشار معمولی حرارت ببینند، قبل از تبخیر دچار تجزیه و شکست مولکولی خواهند شد. به همین دلیل، پالایشگاهها مرحله دوم فرآیند را در شرایط خلأ انجام میدهند.
برجهای تقطیر خلأ از بزرگترین تجهیزات فرآیندی صنعت نفت به شمار میروند و در برخی واحدها ارتفاع آنها به حدود ۵۰ متر و قطرشان به بیش از ۱۰ متر میرسد.
در این واحدها برشهایی مانند موارد زیر تولید میشوند:
- گازوئیل خلأ (Vacuum Gas Oil یا VGO)
- روغن های پایه
- خوراک واحدهای کراکینگ کاتالیستی
- واکس های صنعتی
- باقیمانده خلأ (Vacuum Residue) برای تولید قیر و فرآورده های سنگین
در این برج ها، مهمترین موضوع حفظ خلأ و کنترل دقیق فشار است. چرا که هرگونه تغییر در شرایط خلأ میتواند کیفیت برشهای تولیدی را تحت تأثیر قرار دهد و بازده اقتصادی واحد را کاهش دهد. به همین دلیل، کنترل مداوم فرآیند و نگهداری صحیح تجهیزات اهمیت زیادی دارد.

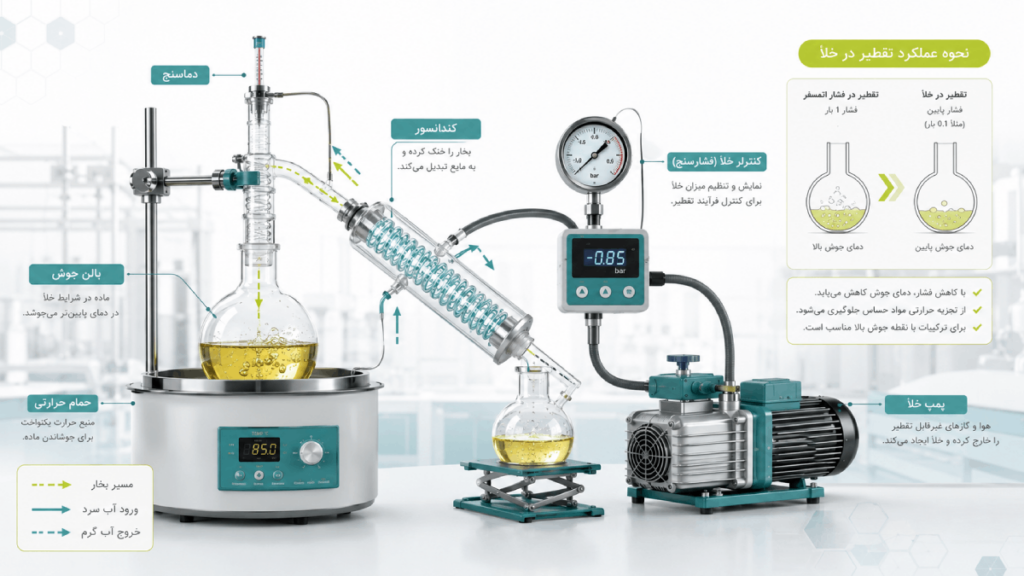

دستگاه تقطیر در خلا چگونه کار می کند؟
دستگاههای تقطیر با وجود ظاهر تقریبا یکسانشان، از نظر عملکرد و دقت میتوانند تفاوتهای زیادی با هم داشته باشند. شاید در نگاه اول همه آنها مشابه به نظر برسند، اما کیفیت قطعات، دقت کنترل و نحوه عملکرد هر بخش، نتیجه نهایی فرآیند را مشخص میکند.
بالن یا فلاسک تقطیر
بالن یا فلاسک تقطیر، محفظه اصلی انجام فرآیند است. نمونه مورد نظر داخل آن قرار میگیرد تا بهصورت یکنواخت گرم شود. توزیع یکنواخت حرارت در این بخش باعث میشود فرآیند تبخیر با پایداری بیشتری انجام شود و احتمال جوشش ناگهانی کاهش پیدا کند.
حمام حرارتی
به کمک حمام حرارتی که وظیفه تأمین گرمای مورد نیاز سیستم را بر عهده دارد، انتقال حرارت به آرامی انجام میشود تا دمای نمونه به صورت کنترل شده افزایش پیدا کند و نتایج آزمایش در دفعات مختلف قابل تکرار باشند.
کندانسور
بخارهایی که در مراحل تقطیر ایجاد میشوند، وارد کندانسور میشوند تا دمای آنها کاهش پیدا کند و دوباره به مایع تبدیل شوند. راندمان این بخش باید در بالاترین حالت ممکن باشد تا از هدررفت بخارات و کاهش بازده فرآیند جلوگیری شود.
پمپ وکیوم
اکنون میرسیم به یکی از مهمترین اجزای دستگاه که همان پمپ وکیوم است. همان طور که گفتیم، وظیفه این بخش ایجاد خلأ و حفظ فشار مورد نیاز در طول فرآیند است. هر چقدر این فشار با دقت بیشتری پایدار بماند، کنترل نقطه جوش و کیفیت جداسازی نیز بهتر خواهد بود.
سیستم کنترل فشار و دما
سیستم کنترل فشار و دما، وظیفه مدیریت شرایط فرآیند را بر عهده دارد. اپراتور به وسیله کنترلرهای دیجیتالی میتواند فشار و دمای سیستم را با دقت تنظیم و در طول فرآیند کنترل کند. این موضوع علاوه بر افزایش دقت، باعث میشود نتایج آزمایش در دفعات مختلف قابل تکرار باشند.
جمع بندی
تقطیر در خلأ در صنایع نفت، پتروشیمی، داروسازی و صنایع شیمیایی، یکی از فرآیندهای کاربردی برای جداسازی ترکیبات حساس به حرارت و برشهای سنگین به شمار میرود. فرآیندی که با استفاده از یک اصل ساده فیزیکی، یعنی کاهش فشار محیط، دمای جوش مواد را کاهش میدهد و امکان جداسازی آنها را بدون قرار گرفتن در معرض دماهای بالا فراهم میکند.

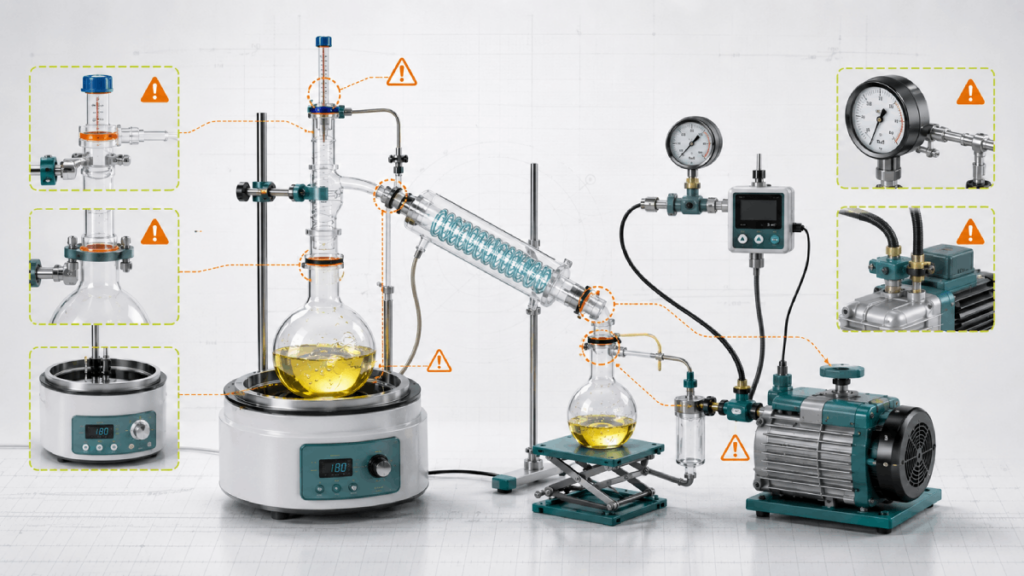

اما فراهم کردن شرایط مناسب برای بهرهمند شدن از این اصل فیزیک، به همین سادگی نیست. این موضوع نیازمند تجهیزات دقیق، کنترل پایدار فشار و دما و آببندی مناسب سیستم است. تجربه نشان داده است که توجه به همین جزئیات، تنها راه رسیدن به نتایج دقیق، قابل تکرار و مطمئن خواهد بود.
ما در نیک ابزار آزما تلاش کردهایم دانش فنی بومی را با تجربه طراحی و ساخت تجهیزات آزمایشگاهی ترکیب کنیم و دستگاههایی تولید کنیم که پاسخگوی نیاز واقعی آزمایشگاهها، مراکز تحقیقاتی و واحدهای صنعتی ایران باشند.
اگر قصد تجهیز یا ارتقای آزمایشگاه و واحد صنعتی خود را دارید، کارشناسان نیک ابزار آزما آمادهاند تا با بررسی نیازهای فرآیند، مناسبترین دستگاه تقطیر در خلأ را به شما پیشنهاد دهند.
